產品介紹:

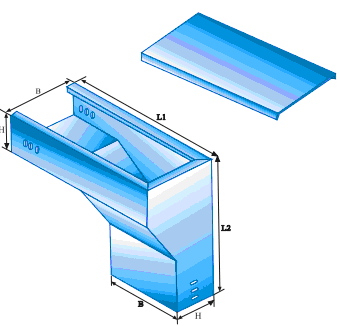

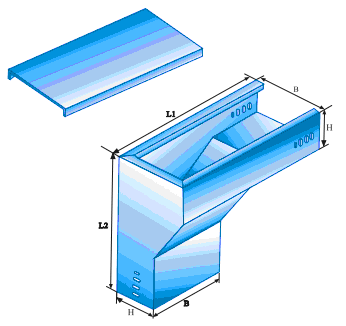

一、XQJ-C-2B垂直等徑上彎通產品概述
XQJ-C-2B垂直等徑上彎通是槽式電纜橋架中使用比較廣泛的一種彎通接頭,和XQJ-C-3G下角垂直等徑三通、XQJ-C-4B上垂直等徑四通兩個產品同屬橋架連接配件。
二、XQJ-C-2B垂直等徑上彎通產品參數
序號No. | 型號Model | 規格Size | 以mm) | 幣量Weight |
l | C一2B一l | 5OX25 | 125 | 1.46 |
2 | C一2B一2 | 100X50 | 250 | 3.82 |
3 | C一2B一3 | 150X75 | 275 | 7.63 |
4 | C一2B一4 | 200X100 | 350 | 9.62 |
5 | C一2B一5 | 250X125 | 375 | 12.44 |
6 | C一2B一6 | 3OOX100 | 400 | 18.86 |
7 | C一2B一7 | 3OOX150 | 500 | 21.86 |
8 | C一2B一8 | 400X100 | 400 | 23.89 |
9 | C一2B一9 | 4OOX150 | 500 | 27.43 |
l0 | C一2B一10 | 400X200 | 600 | 32.15 |
ll | C一2B一11 | 500X100 | 500 | 32.86 |
12 | C一2B一12 | 500X150 | 600 | 32.62 |
l3 | C一2B一13 | 500X200 | 600 | 34.19 |
l4 | C一2B一14 | 6OOX100 | 600 | 41.86 |
l5 | C一2B一15 | 600X150 | 600 | 44.61 |
l6 | C一2B一16 | 600X200 | 600 | 46.90 |
l7 | C一2B一17 | 8OOX100 | 600 | 51.26 |
l8 | C一2B一18 | 800X150 | 600 | 53.86 |
19 | C一2B一19 | 800X200 | 600 | 56.83 |
說明:高度h=60, 100為單排連接孔,高h(yuǎn)=150為雙排連接孔 |
